[Python] twinx를 활용한 x축 공유(이중축) 그래프 시각화

👨‍💻 들어가며

본 포스팅에서는 아래의 그림처럼, 파이썬 twinx를 활용하여 x축을 공유하는 2개 이상의 그래프를 한 번에 시각화하는 방법을 소개합니다.

x축을 공유하는 그래프 시각화

Step 1.  패키지 import

데이터 시각화를 위한 matplotlib 패키지를 설치하고 import 합니다.

import matplotlib.pyplot as plt

🎯 패키지 설치방법

pip install matplotlib

Step 2.  데이터셋 준비

저는 연도별 데이터 건수를 저장한 series 타입의 데이터를 활용할 계획입니다.

1) 첫 번째 데이터셋

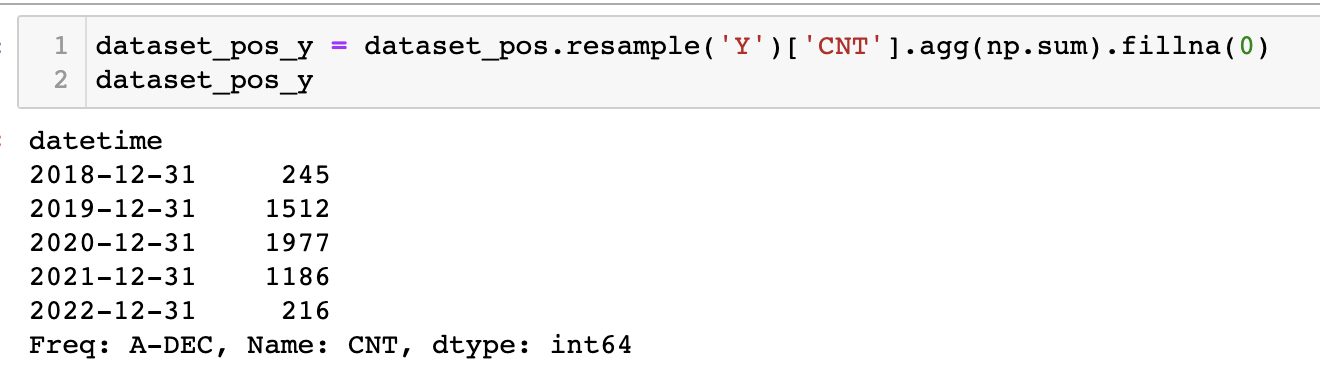

첫 번째 데이터셋 예제

2) 두  번째 데이터셋

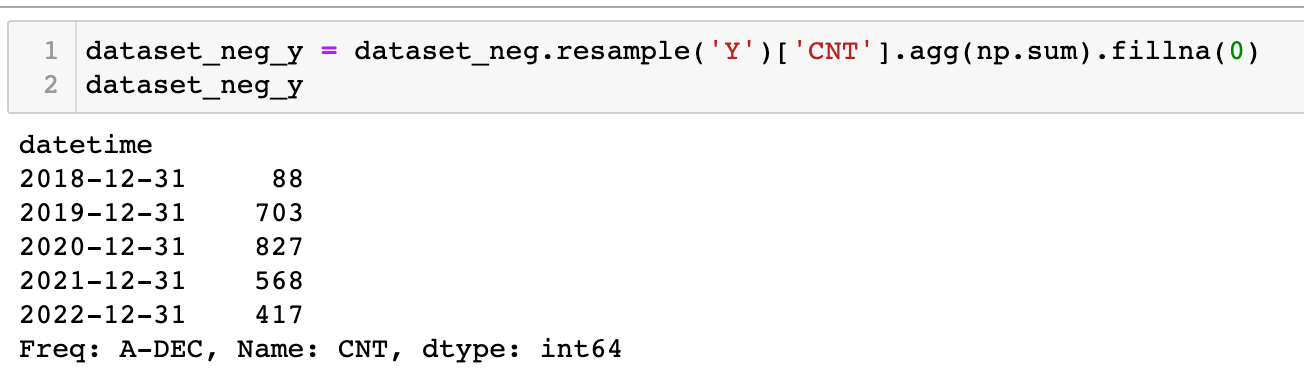

두 번째 데이터셋 예제

Step 3.  x축, y축 데이터 분리

x축과 y축에 각각 시각화할 데이터를 각각 나눕니다.

x1 = dataset_pos_y.index
y1 = dataset_pos_y

x2 = dataset_neg_y.index
y2 = dataset_neg_y

Step 4.  데이터 시각화

twinx()는 x축을 공유하고, twiny()는 y축을 공유합니다.

3개 이상의 그래프를 시각화할 때에도 마찬가지로, ax3 = ax.twinx()와 같이 선언해 준 후 시각화 코드를 작성하시면 됩니다.

fig, ax = plt.subplots()
fig.set_size_inches(60, 24)

#================= 1번째 데이터 시각화 =================#
# 선 그래프 시각화 옵션 | color: 선 색깔, linewidth: 선 굵기, marker 선택
line1 = ax.plot(y1, 'o-', label = 'positive', color = 'blue', linewidth = 3)
# 값 출력
for i, v in enumerate(x1):
    plt.text(v, y1[i], y1[i],
             fontsize = 35,  # 텍스트 크기
             color = 'blue', # 텍스트 색깔
             horizontalalignment ='center', # 수평정렬 옵션
             verticalalignment = 'bottom',  # 수직정렬 옵션
             rotation = 15)
plt.xticks(x1, fontsize = 40, rotation = 15) # x축 눈금
plt.yticks(fontsize = 35) # y축 눈금
plt.xlabel('Year', fontsize = 50) # x축 이름
plt.ylabel('Positive(CNT)', fontsize = 40) # y축 이름
#==================================================#

#================= 2번째 데이터 시각화 =================#
ax2 = ax.twinx()
line2 = ax2.plot(y2, '.-', label = 'negative', color = 'r', linewidth = 3)
for i, v in enumerate(x2):
    plt.text(v, y2[i]+25, y2[i],
             fontsize = 35,
             color = 'red',
             horizontalalignment ='center',
             verticalalignment = 'bottom',
             rotation = 15)

plt.yticks(fontsize = 35)
plt.ylabel('Negative(CNT)', fontsize = 50)
#==================================================#

plt.title('Review Trend', fontsize = 70) # 그래프 제목

# 범례 표시
lines = line1 + line2
labels = [line.get_label() for line in lines]
ax.legend(lines, labels, loc = 0,  fontsize = 50)
ax.grid() # 그리드
plt.show()

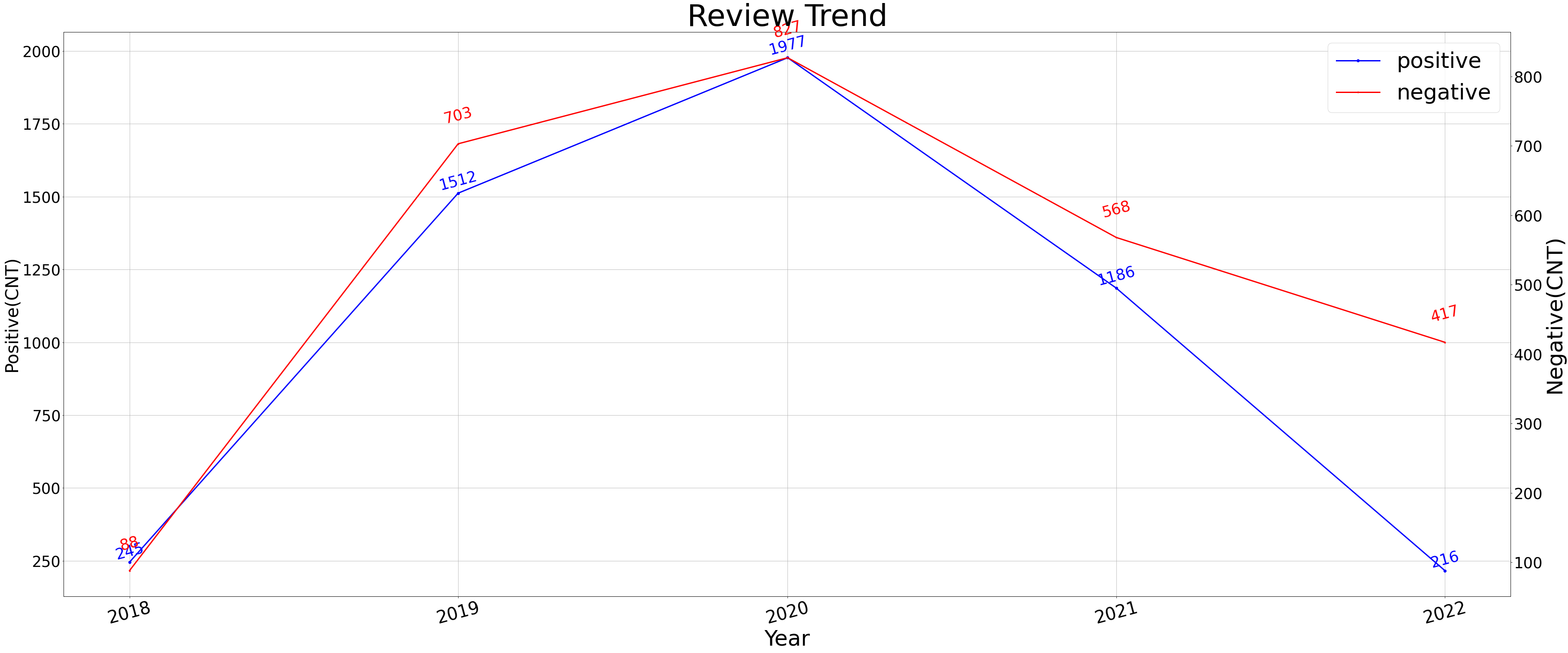

시각화 결과

x축을 공유하는 그래프 시각화

---

오늘은 파이썬 twinx을 활용하여 x축을 공유하는 그래프를 동시에 시각화하는 방법을 알아봤습니다.
